KANAL TIPLI FANLAR VKP (ВКП)
Ümumi məlumatlar
• İrəliyə əyilmiş qanadlara malik birfazalı və ya üçfazalı asinxron mühərrik
• Mühərrik-çarx icra variantı: “Standart”
• Korpusun iki icra variantı:
- Sinklənmiş poladdan hazırlanmış düzbucaqlı korpusda kanallı fan
- Sinklənmiş poladdan və səsuducu doldurucudan ibarət səsizolyasiyalı korpus
• İşçi gərginlik:
- Birfazalı – 1~230V
- Üçfazalı – 1~400V
• Korpusun izolyasiya sinfi: IP54
• Montaj üsulu: bucaq şinli birləşmə (profil quraşdırma)
• Mühərrik-çarx icra variantı: “Standart”
• Korpusun iki icra variantı:
- Sinklənmiş poladdan hazırlanmış düzbucaqlı korpusda kanallı fan
- Sinklənmiş poladdan və səsuducu doldurucudan ibarət səsizolyasiyalı korpus
• İşçi gərginlik:
- Birfazalı – 1~230V
- Üçfazalı – 1~400V
• Korpusun izolyasiya sinfi: IP54
• Montaj üsulu: bucaq şinli birləşmə (profil quraşdırma)
Əsas istehsal olunan tipölçülər
40-20 50-25 50-30 60-30 60-35 70-40 80-50 100-50
VKP düzbucaqlı kanallı fanlar
VKP seriyalı düzbucaqlı kanallı fanlar, kvadrat kəsimli hava kanalları ilə təchiz olunmuş ventilyasiya sistemlərinin komplektləşdirilməsi üçün nəzərdə tutulmuşdur. Bu tip fanlar kompakt quruluşa malikdir, istənilən mövqedə asanlıqla quraşdırılır və həm təlabat, həm də çıxarış tipli lokal və ümumi ventilyasiya sistemlərində istifadə edilə bilər.
VKP düzbucaqlı kanallı fanlar yaşayış, ictimai, inzibati və sənaye binalarında məcburi hava mübadiləsini təşkil etmək üçün tətbiq olunur. Xüsusilə məhdud yer şəraitində montaj üçün nəzərdə tutulmuşdur, və sistemdə istənilən mövqedə – həm şaquli, həm də üfüqi şəkildə quraşdırıla bilər.
İrəliyə əyilmiş qanadlı radial tipli çarxın tədricən fırlanması, yüksək təzyiq, aşağı səs səviyyəsi və yüksək səmərəlilik (KPE) təmin edir.
İşçi mühit – temperaturu +60°C-dən yüksək olmayan, nisbi rütubəti 80%-ə qədər, tozluluğu isə 0,1 q/m³-dən artıq olmayan hava.
VKP fanların xüsusiyyətləri
VKP fanlar düzbucaqlı korpusda, sac metal materialdan hazırlanır.
Korpusun qorunma dərəcəsi – IP54
Ölçüləri və qoşulma ölçüləri standart kvadrat ventkanalların ölçüləri ilə uyğunlaşdırılmışdır.
Korpusun qorunma dərəcəsi – IP54
Ölçüləri və qoşulma ölçüləri standart kvadrat ventkanalların ölçüləri ilə uyğunlaşdırılmışdır.
Fanlar aşağıdakı iki icra variantında təklif olunur:
-
Sinklənmiş polad korpus
-
Səsizləşdirici dolduruculu sinklənmiş polad korpus (səs izolyasiyalı)
Montaj korpusun uç hissələrindəki flanşlar vasitəsilə həyata keçirilir. Ventilyasiya sisteminə qoşulma montaj şinləri vasitəsilə baş verir.
Korpusun daxilində fırlanma istiqamətinə doğru əyilmiş qanadlara malik radial tipli çarx yerləşir.
Hərəkətverici sistem kimi 1 və ya 3 fazalı asinxron mühərrik istifadə olunur.
Qidalanma üçün kontaktlar klem qutusunda, korpusun xarici tərəfində yerləşir.
Hərəkətverici sistem kimi 1 və ya 3 fazalı asinxron mühərrik istifadə olunur.
Qidalanma üçün kontaktlar klem qutusunda, korpusun xarici tərəfində yerləşir.
Fanların konstruksiyasında bimetal lövhə ilə qızmadan mühafizə sistemi nəzərdə tutulmuşdur – temperatur qalxdıqda dövrə açılır, soyuduqdan sonra avtomatik şəkildə yenidən qoşulur.
Bəzi modellərdə bimetal lövhə və termokontaktlar birgə şəkildə istifadə olunur.
Bəzi modellərdə bimetal lövhə və termokontaktlar birgə şəkildə istifadə olunur.
VKP fanların istismar şəraiti
VKP düzbucaqlı kanallı fanlar təmiz və quru hava kütlələrinin uzunmüddətli və fasiləsiz hərəkəti üçün nəzərdə tutulur.
İstismar şəraiti:
İstismar şəraiti:
-
Ətraf mühitin temperaturu: –40°C…+40°C
-
Toz miqdarı: 10 mq/m³-dən çox olmamalıdır
-
Yapışqan və lifli hissəciklər olmamalıdır
-
İqlim zonası: Mülayim iqlim, 2-ci quraşdırma kateqoriyası
Fanlar istismar pasportunda göstərilmiş tələblərə və təhlükəsizlik qaydalarına uyğun quraşdırılmalı və istifadə olunmalıdır.
Model çeşidi və seçim
VKP seriyası üzrə 9 standart model mövcuddur.
Modellər hava məhsuldarlığı, güc, ölçülər və digər texniki göstəricilərə görə fərqlənir.
Modellər hava məhsuldarlığı, güc, ölçülər və digər texniki göstəricilərə görə fərqlənir.
Aerodinamik hesablamalara, istifadə məqsədinə, istismar şəraitinə və ventilyasiya sisteminin real vəziyyətinə əsasən optimal tipölçü seçilərək uyğun fan alınması tövsiyə olunur.
Düzbucaqlı forma və kompakt ölçülər, fanların istənilən sistem daxilində tez və rahat quraşdırılmasına imkan verir.
Əgər model seçimi və çatdırılma ilə bağlı suallarınız varsa, saytda göstərilən telefon nömrələri ilə əlaqə saxlaya və ya elektron poçt vasitəsilə bizə yaza bilərsiniz.

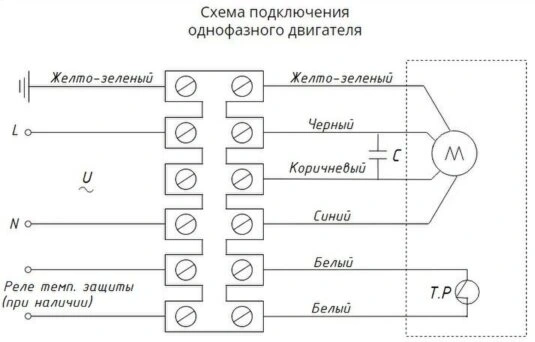

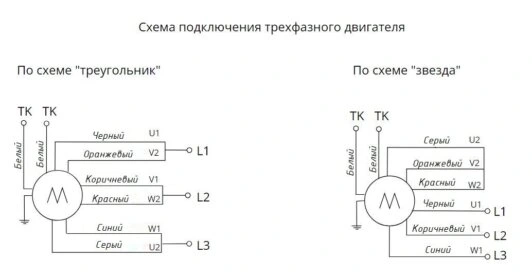

Elektrik mühərrikinin qoşulma sxemləri (ЭД – Электродвигатель)
