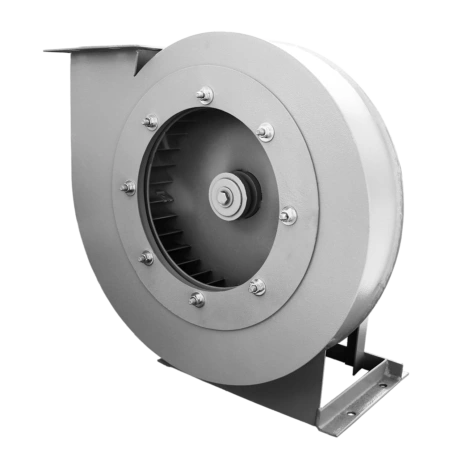

RADİAL FANLAR VR 12-26 (ВР 12-26)
Ümumi məlumatlar
- Texniki Şərtlər: TУ 4861-001-85589750
-
Tip: Yüksək təzyiqli
-
Emiş növü: Bir tərəfli (odnostoronnevo vsasyvaniya)
-
Korpus: Spiral formalı, fırlana bilən
-
Lövhələrin forması: İrəliyə əyilmiş qanadlar
-
Qanadların sayı: 32 ədəd
-
Fırlanma istiqaməti: Sağ və sol
Əsas istehsal olunan tipölçülər
2,5 3,15 4,0 4,5 5,0 5,5
Yüksək təzyiqli radial fanlar VR 12-26
Radyal fanlar VР 12-26 yüksək təzyiq yaratmaq qabiliyyətinə malikdir və işçi mühitin birtərəfli sorulması ilə fəaliyyət göstərir. Bu fanlar sabit (stasionar) havalandırma sistemlərində — həm təchizat (təzyiqli), həm də çıxış (ekstraksiya) növündə — istifadə olunur. Onlar sənaye, yarımsənaye, inzibati və ictimai binalarda quraşdırılır.
İşçi Mühit
-
Temperatur:
-
Ümumi sənaye versiyası üçün maksimum +80°C
-
İstiyə davamlı versiya üçün maksimum +200°C
-
-
Toz və hissəciklər: Konsentrasiya 0.1 q/m³-dən artıq olmamalıdır.
-
Tələblər: Lifli, yapışqan, aşındırıcı və ya metala kimyəvi təsir göstərən maddələrin olması yolverilməzdir.
VR 12-26 radial fanlarının konstruktiv xüsusiyyətləri
VР 12-26 model fan aşağıdakı əsas hissələrdən ibarətdir:
-
Dəstək çərçivə – metal konstruksiyadan hazırlanmışdır
-
Korpus – spiral formalı və fırlana biləndir (“salyangoz” forması)
-
İşçi çarx – 32 ədəd qanadlı və fırlanma istiqamətinə əyilmişdir
-
Elektrik mühərriki – asinxron tipdə
Montaj xüsusiyyətləri:
-
Korpus quraşdırma zamanı çərçivəyə nisbətdə çıxış hava kanalı üçün uyğun bucaq altında döndərilə bilər.
-
Korpusun üzərində hava kanalları üçün flanş tipli birləşmə boruları yerləşir.
-
Fanın hava girişi – ox üzrə dairəvi borudan, çıxışı isə təkər ilə tangent formada birləşdirilmiş düzbucaqlı çıxışdan baş verir.
Sxemlər və İdarəetmə
İki növ quruluş sxemi mümkündür:
-
Sxem №1 – Mühərrik çarxla eyni oxda yerləşir, çarxın mərkəz hissəsi rotora birləşdirilir.
-
Sxem №5 – Mühərrik aşağı hissədə yerləşdirilir, fırlanma momenti klinli kəmər ötürücüsü ilə ötürülür.
VR 12-26 radial fanların istismar şəraiti
- Temperatur: -40°C…+40°C
-
Quraşdırma kateqoriyası: 2 və 3 (əgər mühərrik günəş və ya yağışdan qorunarsa, 1-ci kateqoriyada da mümkündür)
-
QOST 15150 standartına uyğundur
VР 12-26 fanları 6 əsas tip ölçüdə hazırlanır. Əsas versiya — ümumi sənaye istifadəsi üçün nəzərdə tutulmuşdur. Aşağıdakı xüsusi icralar da mümkündür:
-
İstiyə davamlı (200°C-yə qədər)
-
Korroziyaya davamlı
-
Partlayışa davamlı
-
Kombinə edilmiş icralar
Əsas istehsal variantları
Təyinat və materiallar
İndeks
- |
Ж2 |
К1 |
К1Ж2 |
В |
ВЖ2 |
ВК1 |
Ümumisənaye təyinatlı, material – karbonlu polad |
Ümumisənaye istiliyədavamlı təyinat (daşınan mühitin icazə verilən temperaturu – +200°С-dək), material – karbonlu polad |
Korroziyaya davamlı təyinat, material – paslanmayan polad |
Korroziyaya davamlı istiliyədavamlı təyinat, material – paslanmayan polad (icazə verilən temperatur – +200°C) |
Partlayışa davamlı təyinat, müxtəlif metallardan, material – karbonlu polad, latun |
Partlayışa davamlı təyinat, müxtəlif metallardan, material – karbonlu polad, latun (icazə verilən temperatur – +200°C) |
Partlayışa davamlı korroziyaya davamlı təyinat, müxtəlif metallardan, material – paslanmayan polad, latun |
