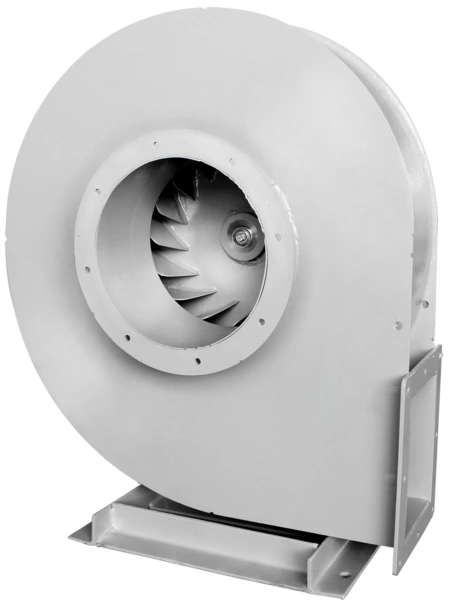

RADİAL FANLAR VR 132-30 (ВР 132-30)
Ümumi məlumatlar
- Fanlar sertifikatlaşdırılıb: Aşağıdakı Gömrük İttifaqının Texniki Reglamentlərinin tələblərinə uyğunluqla: № 004/2011, № 010/2011, № 020/2011
-
Partlayışa davamlı icra formasında olan fanlar sertifikatlaşdırılıb: ТР ТС № 012/2011 texniki reqlamentinin tələblərinə uyğunluqla;
-
Təyinatı: Havalandırma sistemləri və texnoloji qurğular üçün;
-
İşçi çarxın qanadlarının sayı: 16 ədəd;
-
İşçi çarxın qanadlarının konstruktiv icrası: Geriyə əyilmiş (əks dönmə istiqamətinə doğru);
-
Korpusun konstruktiv icrası: Spiral formalı, dönən, bir tərəfli sorulma ilə.
Əsas istehsal olunan tipölçülər
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5
Yüksək Təzyiqli Radial Fanlar VR 132-30
Ümumi Təyinat
VР 132-30 markalı yüksək təzyiqli radial fanlar müxtəlif təyinatlı havalandırma sistemlərində, həmçinin texnoloji qurğularda istifadə olunur. Onların istismarı yalnız istehsalçı zavodun müəyyən etdiyi tələblər pozulmadan mümkündür.
Bu fanlar stasionar avadanlıqlara aiddir və ictimai, inzibati və istehsalat binalarında hava giriş-çıxış (təzə hava və ya çıxış havası) sistemlərinin tərkibində işləyə bilər.
İşçi Mühit
-
Orta temperatur: +80°C-yə qədər (ümumi sənaye modeli) və ya +200°C-yə qədər (istiyə davamlı model).
-
Toz və hissəciklər: Maksimum icazə verilən toz miqdarı – 0,1 q/m³.
-
Məhdudiyyətlər: Yapışqan, lifli, aşındırıcı hissəciklər və metallara kimyəvi cəhətdən aqressiv qarışıqlar olmamalıdır.
VR 132-20 radial fanlarının konstruktiv xüsusiyyətləri
Əsas elementlər:
-
Dəstək çərçivəsi, spiral formalı döndürülə bilən “ilbiz” korpus;
-
16 qanadlı işçi çarx, qanadlar dönmə istiqamətinə əks formada əyilmiş;
-
Elektrik mühərriki.
Korpus montaj zamanı dəstək çərçivəsinə görə döndərilə bilər ki, bu da çıxış borusunun havalandırma kanalına rahat birləşdirilməsini təmin edir. Flanşlı çıxış borularında montaj üçün dəliklər mövcuddur.
Fanlar birbaşa hava kanallarına və ya istəyə görə əlavə elastik birləşmələr vasitəsilə quraşdırıla bilər (elastik birləşmələr baza komplektasiyasına daxil deyil və ayrıca sifariş olunur).
Mühərrik yerləşdirmə variantları:
-
İşçi çarxla eyni oxda yerləşmə – sxem №1
-
Kəmər ötürücü ilə çərçivədə yerləşmə – sxem №5
VR 132-20 radial fanların istismar şəraiti
Fanlar ГОСТ 15150 standartına uyğun olaraq “У” və “Т” iqlim versiyalarında istismara yararlıdır:
-
Ətraf temperaturu: -40°C-dən +40°C-yə qədər (2 və 3 yerləşmə kateqoriyası);
-
1-ci kateqoriyada da istifadə oluna bilər, əgər elektrik hissəsi günəş işığından və ya yağıntıdan qorunursa.
Modifikasiyalar və İcralar
VР 132-30 fanları istehsalçı tərəfindən 11 tip ölçüdə istehsal olunur. Baza versiya – ümumi sənaye modeli.
Əlavə olaraq aşağıdakı versiyalarda da mövcuddur:
-
İstiyə davamlı versiya (200°C-yə qədər),
-
Korroziyaya davamlı versiya,
-
Partlayışa davamlı versiya,
-
Yaxud bu versiyaların birləşdirilmiş kombinasiyaları şəklində sifariş verilə bilər.
Əsas istehsal variantları
Təyinat və materiallar
İndeks
- |
Ж2 |
К1 |
К1Ж2 |
В |
ВЖ2 |
ВК1 |
Ümumisənaye təyinatlı, material – karbonlu polad |
Ümumisənaye istiliyədavamlı təyinat (daşınan mühitin icazə verilən temperaturu – +200°С-dək), material – karbonlu polad |
Korroziyaya davamlı təyinat, material – paslanmayan polad |
Korroziyaya davamlı istiliyədavamlı təyinat, material – paslanmayan polad (icazə verilən temperatur – +200°C) |
Partlayışa davamlı təyinat, müxtəlif metallardan, material – karbonlu polad, latun |
Partlayışa davamlı təyinat, müxtəlif metallardan, material – karbonlu polad, latun (icazə verilən temperatur – +200°C) |
Partlayışa davamlı korroziyaya davamlı təyinat, müxtəlif metallardan, material – paslanmayan polad, latun |
