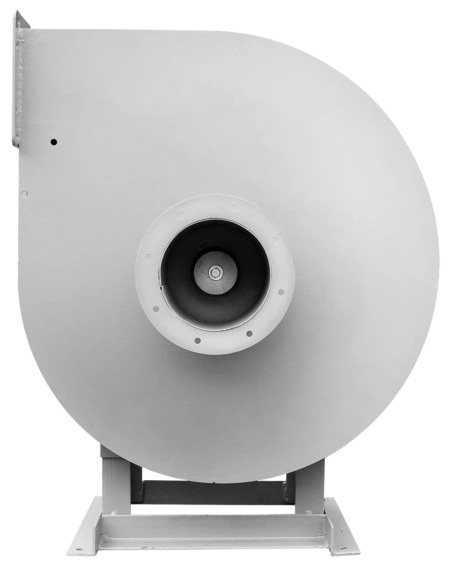

RADİAL FANLAR VR 140-15 (ВР 140-15)
Ümumi məlumatlar
- Yüksək təzyiqli
-
Tək tərəfli sorucu (bir tərəfli hava daxilolma)
-
Korpus – spiral formalı, döndərilə bilən
-
İşçi çarxın qanadları – geriyə əyilmiş
-
İşçi çarxın qanadlarının sayı – 12
-
Fırlanma istiqaməti – sağa və sola
Əsas istehsal olunan tipölçülər
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 12,5
Yüksək təzyiqli radial fanlar VR 140-15
VР 140-15 model radyal fanlar təchizat və çıxarış (emiş) tipli havalandırma sistemlərinin, hava ilə isitmə və kondisioner sistemlərinin tərkibində istifadə olunur. Zavod istehsalçısının tələblərinə uyğun şərtlərdə texnoloji avadanlıqların tərkibində istifadəyə də icazə verilir.
İşçi mühit – +80°C-ə qədər temperaturda hava və neytral qaz-hava qarışıqları (ümumi sənaye versiyası üçün) və ya +200°C-ə qədər (istiyə davamlı versiyalar üçün).
Toz və asılı hissəciklərin maksimal icazə verilən konsentrasiyası: 0.1 q/m³. İşçi havada yapışqan, lifli, aşındırıcı hissəciklər, həmçinin metala qarşı kimyəvi cəhətdən aktiv qarışıqların olması qadağandır.
VR 140-15 radial fanlarının konstruktiv xüsusiyyətləri
VР 140-15 fanı tam yığılmış formada zavod qablaşdırmasında istehlakçıya çatdırılır.
- Korpus funksiyasını nazik metaldan hazırlanmış spiral formalı “ilbiz” yerinə yetirir. Montaj zamanı çıxış hava kanalı ilə birləşmək üçün korpusun çevrilməsi mümkündür.
- Fan sabit qurğulara aid edilir, onun üçün dayanacaq çərçivə nəzərdə tutulub. Baza bərkidilməsi anker boltlarla həyata keçirilir.
- Vibrasiya yüklərini azaltmaq üçün vibrasiyaizolyasiya dayaqları (rezin və ya yaylı) və elastik keçidlər istifadə edilə bilər.
Korpusun içərisində 12 ədəd geriyə əyilmiş qanadı olan radial çarx yerləşir.
Fanı fırladan mühərrik – asinxron mühərrikdir. Quruluşuna görə iki variantda olur:
- Koaksial (bir oxda yerləşmə) – çarxın qolundakı hülsə birbaşa rotor üzərinə keçirilir (sxem №1);
- Kəmər ötürməli – mühərrik dayaq üzərində yerləşdirilir, fırlanma momenti şkivlər vasitəsilə kəmərlə ötürülür (sxem №5).
Fırlanma istiqamətinə görə fanlar “sağ” və “sol” olaraq bölünür.
VR 140-15 radial fanların istismar şəraiti
Fanlar GOST 15150-yə uyğun olaraq U və T iqlim kateqoriyalarında -40°C-dən +40°C-yə qədər xarici hava şəraitində istismar oluna bilər. Qurğuların yerləşdirmə kateqoriyası – 3, 2 və 1 (1-ci kateqoriyada – mühərrik günəş şüası və atmosfer yağıntısından qorunduqda).
VР 140-15 fanlarının 10 standart tipölçüsü mövcuddur. Standart versiya – ümumisənaye. Əlavə olaraq aşağıdakı modifikasiyaları da sifariş etmək mümkündür:
-
Korroziyaya davamlı versiya;
-
İstiyə davamlı versiya;
-
Partlayışa qarşı qorunmuş versiya;
-
Həmçinin müxtəlif kombinə edilmiş xüsusi versiyalar.
Əsas istehsal variantları
Təyinat və materiallar
İndeks
- |
Ж2 |
К1 |
К1Ж2 |
В |
ВЖ2 |
ВК1 |
Ümumisənaye təyinatlı, material – karbonlu polad |
Ümumisənaye istiliyədavamlı təyinat (daşınan mühitin icazə verilən temperaturu – +200°С-dək), material – karbonlu polad |
Korroziyaya davamlı təyinat, material – paslanmayan polad |
Korroziyaya davamlı istiliyədavamlı təyinat, material – paslanmayan polad (icazə verilən temperatur – +200°C) |
Partlayışa davamlı təyinat, müxtəlif metallardan, material – karbonlu polad, latun |
Partlayışa davamlı təyinat, müxtəlif metallardan, material – karbonlu polad, latun (icazə verilən temperatur – +200°C) |
Partlayışa davamlı korroziyaya davamlı təyinat, müxtəlif metallardan, material – paslanmayan polad, latun |
