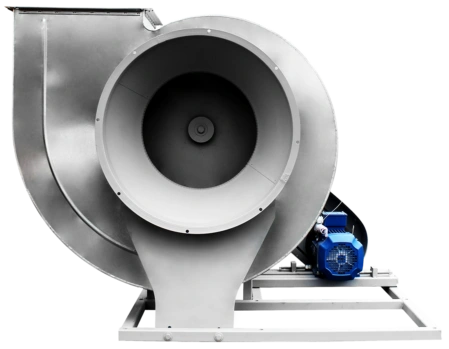

RADİAL FANLAR VVD (ВВД)
Ümumi məlumatlar
- Fanlar sertifikatlaşdırılıb: Aşağıdakı texniki reqlamentlərin tələblərinə uyğundur:
TR TS № 004/2011, № 010/2011, № 020/2011 -
Partlayışa davamlı modellər:
Aşağıdakı texniki reqlamentin tələblərinə uyğundur:
TR TS № 012/2011 -
Təyinat:
-
Ventilyasiya sistemləri
-
Texnoloji qurğular və istehsalat prosesləri üçün hava dövranı
-
-
İşçi çarxın qanadlarının sayı: 16 ədəd
-
Qanadların konstruktiv icrası:
-
Arxaya doğru əyilmiş (enerji effektivliyini artırır və statik təzyiqi yüksəldir)
-
-
Korpusun konstruktiv icrası:
-
Spiral formalı,
-
Döndərilə bilən,
-
Birtərəfli sorulma ilə işləyən dizayn
-
Əsas istehsal olunan tipölçülər
4,0 4,5 5,0 5,6 6,3 7,1 8,0 9,0 10,0 11,2 12,5
Yüksək təzyiqli radial fanlar VVD
Radial fanlar ВВД stasionar quraşdırma üçün nəzərdə tutulmuşdur və aşağıdakı sistemlərin tərkibində istifadə olunur:
-
Təzə hava gətirən (pritok) və çıxarıcı (çıxış) ventilyasiya sistemləri
-
Hava ilə isitmə və kondisioner sistemləri
Bundan əlavə, ВВД fanları müxtəlif texnoloji qurğuların tərkibində də istifadə oluna bilər — əgər istismar şəraiti istehsalçının müəyyən etdiyi texniki tələbləri pozmursa.
İş Mühiti
-
Hava və kimyəvi cəhətdən neytral qaz-hava qarışıqları
-
Tozun maksimal miqdarı: 0.1 q/m³
-
İstismar üçün maksimal temperatur:
-
+80°C – ümumi sənaye (standart) modellər üçün
-
+200°C – istiliyə davamlı modellər üçün
-
Qeyri-qəbuledilən çirklər:
-
yapışqan maddələr
-
lifli hissəciklər
-
aşındırıcı (abraziv) tozlar
-
metala kimyəvi cəhətdən aqressiv qarışıqlar
VVD radial fanlarının konstruktiv xüsusiyyətləri
Fanlar ВВД tam yığılmış vəziyyətdə, quraşdırmaya hazır şəkildə təhvil verilir.
-
Korpus: Spiral formalı “ilbiz” tipli gövdə
-
Quraşdırma:
-
Bərkidilmiş əsas üzərinə quraşdırılmalıdır (dəmir-beton və ya metal konstruksiya)
-
Anker boltları üçün dayaq çərçivəsində dəliklər mövcuddur
-
-
Hava borusu bağlantısı:
-
Dairəvi girişi, düzbucaqlı çıxışı var
-
Birbaşa və ya elastik ara birləşdirici ilə bağlana bilər
-
Korpus montaj zamanı fırladıla bilər (çevik quraşdırma üçün)
-
İşçi Çarx
-
16 ədəd qanadı var
-
Qanadlar arxaya doğru əyilmişdir
Elektrik Sürmə Mexanizmi
-
Asinxron mühərrik
-
Koaksial yerləşmə – mühərrik birbaşa çarxın rotoru ilə ox üstə yerləşir
VVD radial fanların istismar şəraiti
Fanlar ВВД aşağıdakı iqlim şəraitində işləyə bilər:
-
Tropik (T) və mülayim (U) iqlim zonaları
-
Ətraf mühitin temperaturu: -40°C…+40°C
-
Quraşdırma kateqoriyaları: 3, 2 və 1 (əgər mühərrik günəş şüası və ya yağıntıdan qorunursa)
Model Növləri və İcra Variantları
-
11 standart ölçüdə buraxılır
-
Konstruksiyada istifadə olunan material:
-
Aşağı karbonlu konstruksiya poladı (ümumi sənaye modellərində)
-
-
Mövcud digər variantlar:
-
İstiliyə davamlı
-
Korroziyaya davamlı
-
Partlayışa davamlı
-
Həmçinin kombinə olunmuş xüsusi icralar mümkündür
-
Əsas istehsal variantları
Təyinat və materiallar
İndeks
- |
Ж2 |
К1 |
К1Ж2 |
В |
ВЖ2 |
ВК1 |
Ümumisənaye təyinatlı, material – karbonlu polad |
Ümumisənaye istiliyədavamlı təyinat (daşınan mühitin icazə verilən temperaturu – +200°С-dək), material – karbonlu polad |
Korroziyaya davamlı təyinat, material – paslanmayan polad |
Korroziyaya davamlı istiliyədavamlı təyinat, material – paslanmayan polad (icazə verilən temperatur – +200°C) |
Partlayışa davamlı təyinat, müxtəlif metallardan, material – karbonlu polad, latun |
Partlayışa davamlı təyinat, müxtəlif metallardan, material – karbonlu polad, latun (icazə verilən temperatur – +200°C) |
Partlayışa davamlı korroziyaya davamlı təyinat, müxtəlif metallardan, material – paslanmayan polad, latun |
