TOZ FANLARI VÇP 7-40 (ВЦП 7-40)
Ümumi məlumatlar
- Təyinatı: havalandırma sistemləri, texnoloji qurğular
-
İşçi çarxın qanadlarının sayı: 6
-
İşçi çarxın qanadlarının konstruktiv forması: irəliyə əyilmiş
-
Korpusun konstruktiv forması: spiral tipli, döndərilə bilən, bir tərəfli sorulmalı
-
Fanlar sertifikatlaşdırılmışdır: TR TS № 004/2011, № 010/2011, № 020/2011 tələblərinə uyğun
-
Partlayışa davamlı fanlar sertifikatlaşdırılmışdır: TR TS № 012/2011 tələblərinə uyğun
Əsas istehsal olunan tipölçülər
2,5 3,15 4,0 5,0 6,3 8,0 10,0 12,5

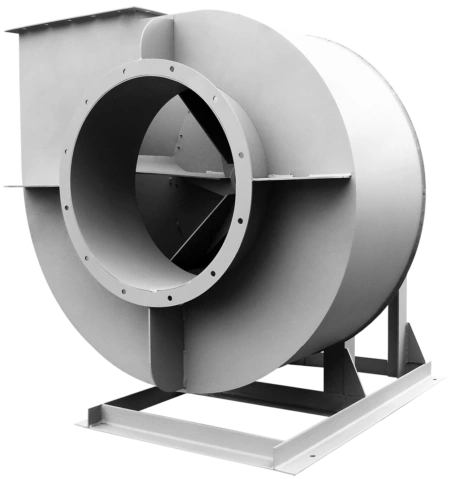

TOZ FANLARI VÇP 7-40 (ВЦП 7-40)
VÇP 7-40 seriyalı radial tipli toz fanları iş mühitini birtərəfli soraraq orta təzyiq yarada bilir. Bu seriyalı fanlar ümumi ventilyasiya sistemlərində, həmçinin texnoloji xətlərdə istifadə oluna bilər — məsələn, aqressiv olmayan qaz-hava qarışıqlarının daşınması, xırda hissəcikli materialların pnevmatik daşınması, dəzgah zonalarından metal və taxta yonqarlarının uzaqlaşdırılması, dəmir-beton məmulatlarının istehsalı və s.
İş mühiti: hava və kimyəvi cəhətdən neytral, tozlu, aqressiv olmayan qaz-hava qarışıqları. Temperatur: +80 °С-yə qədər, tozluluq: 0,6 kq/m³-dən artıq olmamalıdır.
Aşağı aşınmalı mühitlərin daşınması üçün aşınmaya davamlı versiyalar xüsusi sifarişlə hazırlanır.
VÇP 7-40 toz fanlarının konstruktiv xüsusiyyətləri
VÇP 7-40 fanları istifadəçiyə tam yığılmış və montaja hazır şəkildə təqdim olunur. Bu tip avadanlıq stasionar quraşdırma üçün nəzərdə tutulub və bərkidici boltlarla möhkəm bünövrəyə quraşdırılır.
Fan monoblok konstruksiyaya malikdir: gövdə, işçi çarx və ötürücü qaynaq karkasında birləşdirilib.
Korpus nazik metaldan spiral formalı (“ilbiz” tipli) hazırlanır. Hava kanallarına birləşmək üçün flanşlı boru çıxışları nəzərdə tutulur. Birləşmə birbaşa və ya uyğun ölçülü elastik birləşdiricilər vasitəsilə mümkündür. Korpus fırlana biləndir — bu isə montaj zamanı onu istənilən bucaq altında yerləşdirməyə imkan verir.
Korpus nazik metaldan spiral formalı (“ilbiz” tipli) hazırlanır. Hava kanallarına birləşmək üçün flanşlı boru çıxışları nəzərdə tutulur. Birləşmə birbaşa və ya uyğun ölçülü elastik birləşdiricilər vasitəsilə mümkündür. Korpus fırlana biləndir — bu isə montaj zamanı onu istənilən bucaq altında yerləşdirməyə imkan verir.
Korpusun içində 6 ədəd dönmə istiqamətinə bükülmüş qanad olan radial tipli işçi çarx yerləşir.
Fanın elektrik mühərriki aşağıdakı şəkildə quraşdırıla bilər:
-
İşçi çarxla eyni ox üzərində dayağa (sxem №1);
-
Dayaq karkasına (sxem №5), bu zaman fırlanma momenti kəmər ötürməsi ilə verilir.
VÇP 7-40 toz fanlarının istismar şəraiti
VÇP 7-40 radial toz fanlarının istismarı ГОСТ 15150-yə uyğun olaraq У və Т iqlim şəraitində -40°С…+40°С temperatur intervalında mümkündür. Quraşdırma kateqoriyaları – 2 və 3. Əgər elektrik hissəsi atmosfer yağıntılarından və günəş şüalarından qorunubsa, 1-ci kateqoriya üzrə də yerləşdirməyə icazə verilir.
VÇP 7-40 toz fanları müəssisə tərəfindən 8 tip ölçüdə istehsal olunur. Standart variant — ümumi sənaye istifadəsi üçün nəzərdə tutulub (aşağı karbonlu poladdan hazırlanmış gövdə və axın hissəsi). Bundan əlavə, bu fanları aşağıdakı icralarda da əldə etmək mümkündür:
-
Partlayışa davamlı,
-
Korroziyaya davamlı,
-
Partlayışa davamlı və korroziyaya davamlı icra.
Əsas istehsal variantları
Təyinat və materiallar
İndeks
- |
Ж2 |
К1 |
К1Ж2 |
В |
ВЖ2 |
ВК1 |
Ümumisənaye təyinatlı, material – karbonlu polad |
Ümumisənaye istiliyədavamlı təyinat (daşınan mühitin icazə verilən temperaturu – +200°С-dək), material – karbonlu polad |
Korroziyaya davamlı təyinat, material – paslanmayan polad |
Korroziyaya davamlı istiliyədavamlı təyinat, material – paslanmayan polad (icazə verilən temperatur – +200°C) |
Partlayışa davamlı təyinat, müxtəlif metallardan, material – karbonlu polad, latun |
Partlayışa davamlı təyinat, müxtəlif metallardan, material – karbonlu polad, latun (icazə verilən temperatur – +200°C) |
Partlayışa davamlı korroziyaya davamlı təyinat, müxtəlif metallardan, material – paslanmayan polad, latun |
